PRZEŁĄCZNIK KONTAKTRONOWY
PULSER

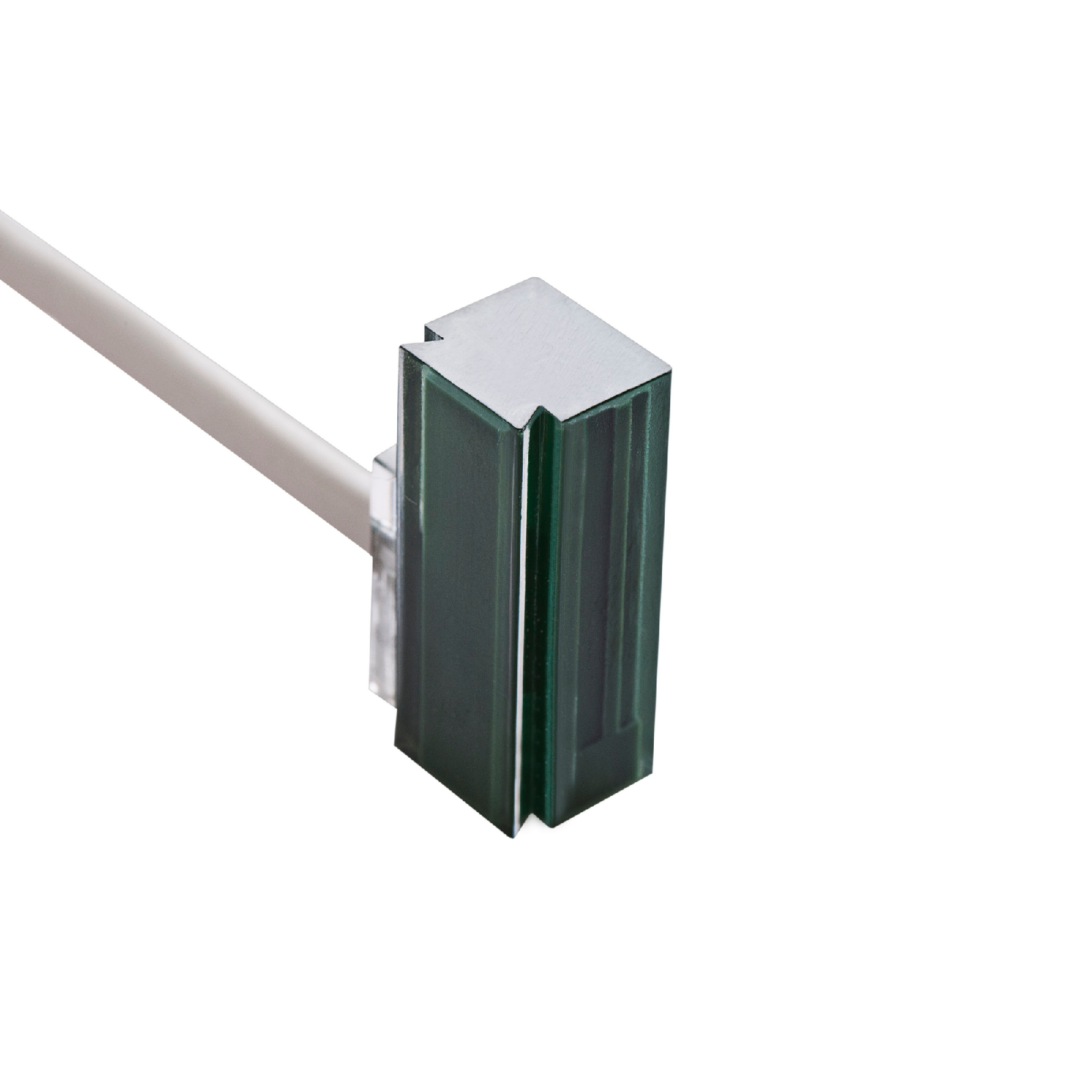

Reed switch – kontaktronowy nadajnik impulsów do wodomierzy Woltmann WMAP EVO oraz wodomierzy skrzydełkowych WT. Przeznaczony do przekazywania informacji o zużyciu wody i pracy w systemach przemysłowych oraz wsadowych.
Opis produktu
Kontaktronowy nadajnik impulsów (reed switch pulser) montowany jest na odpowiednio przygotowanych wodomierzach WMAP EVO i WT. Generuje impulsy elektryczne proporcjonalne do objętości przepływającej wody, dzięki czemu umożliwia zdalny odczyt, rejestrację oraz sterowanie procesami technologicznymi. Moduł jest łatwy w montażu i wymianie, nie wpływa na dokładność pomiaru wodomierza i może być stosowany zarówno w aplikacjach rozliczeniowych, jak i przemysłowych.
Najważniejsze cechy
-
Idealny do transmisji danych o zużyciu wody i do zastosowań wsadowych (batching).
-
Generuje impulsy proporcjonalne do objętości przepływu.
-
Przystosowany do montażu na wodomierzach fabrycznie przygotowanych pod nadajnik impulsów.
-
Łatwy montaż i wymiana.
-
Brak wpływu na parametry metrologiczne wodomierza.
Współczynnik impulsów (litry / impuls)
Wodomierze WMAP EVO
| Średnica DN | Współczynnik impulsów |
|---|---|
| DN 50 – DN 100 | 100 litrów / impuls |
| DN 125 – DN 200* | 1 000 litrów / impuls |
* Dla DN 125 od lutego 2021 r.
Wodomierze WT (skrzydełkowe tangencjalne)
| Średnica DN | Współczynnik impulsów |
|---|---|
| DN 50 – DN 125 | 100 litrów / impuls |
| DN 150 – DN 200 | 1 000 litrów / impuls |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Typ styków | Kontaktron (reed switch), normalnie zamknięty |
| Maksymalne obciążenie | 24 V AC, 0,1 A |
| Stopień ochrony obudowy | IP68 |
| Typ przewodu | 2 × 0,25 mm² |
| Standardowa długość kabla | 2 m |
| Temperatura pracy | od -25 °C do +90 °C |
| Temperatura przechowywania | od -25 °C do +55 °C |
Zastosowanie
-
Zdalny odczyt zużycia wody w instalacjach komunalnych i przemysłowych.
-
Sterowanie procesami wsadowymi (dozowanie określonej objętości wody).
-
Integracja wodomierzy z systemami BMS, PLC, rejestratorami danych i innymi systemami automatyki.
