MODUŁ RADIOWY wM-BUS 868 MHz ARROW EVO

Opis produktu

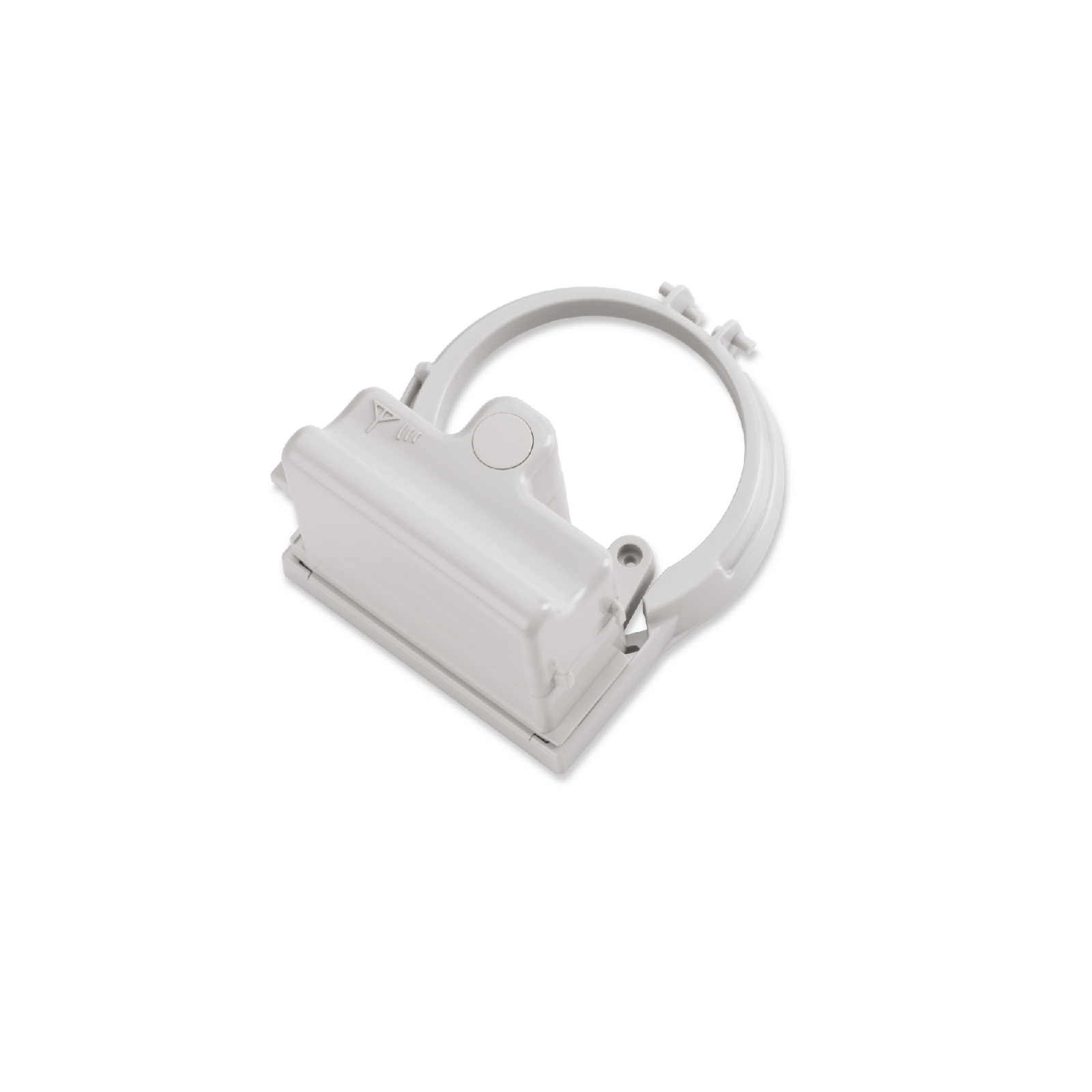

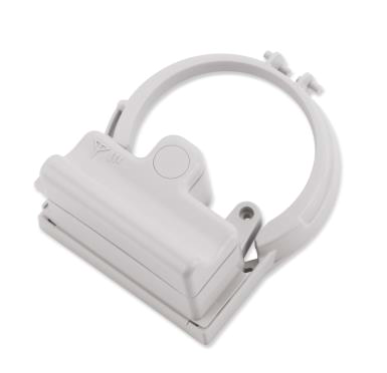

ArrowEVO to kompaktowy moduł radiowy z wbudowanym czujnikiem indukcyjnym, zaprojektowany do współpracy z wodomierzami Maddalena MVM, MVM PLUS C i WMAP EVO. Dostępna jest także wersja nakładkowa (add‑on), którą można zamontować na kompatybilnych wodomierzach z wyjściem impulsowym. Moduł służy do zdalnego odczytu danych o zużyciu oraz alarmów, zapewniając wygodę i wysoką efektywność pracy systemu. Urządzenie jest gotowe do użycia – ustawienia fabryczne obsługują zarówno odczyt mobilny (walk‑by), jak i stacjonarny (AMR), a konfigurację można zmienić lokalnie przez radio za pomocą opcjonalnego zestawu konfiguracyjnego.

Najważniejsze cechy

• Dwukierunkowy czujnik indukcyjny (wersja kompaktowa).

• Bezprzewodowy montaż bezpośredni na wodomierzu (wersja kompaktowa).

• Praca w paśmie 868 MHz, z otwartym protokołem danych wM‑Bus (EN 13757), OMS.

• Transmitowane dane: aktualna objętość, objętość historyczna / rozliczeniowa, numer seryjny wodomierza, alarmy.

• Obsługa odczytu mobilnego (walk‑by/drive‑by) oraz stacjonarnego (AMR).

• Żywotność baterii do 15 lat (w zależności od konfiguracji i warunków pracy).

• Stopień ochrony IP68 – przystosowany do pracy w trudnych warunkach środowiskowych.

• Niewielkie, kompaktowe wymiary.

Zasada działania i alarmy

Moduł ArrowEVO pracuje w oparciu o zasadę indukcyjną, dzięki czemu jest niewrażliwy na zewnętrzne pola magnetyczne. Wewnętrzny czujnik zlicza obroty wskazówki wodomierza, wylicza objętość przepływu (w obu kierunkach) i zarządza sygnałami alarmowymi.

Obsługiwane alarmy:

• przekroczenie przepływu (overflow – próg aktywowany i konfigurowalny),

• przepływ wsteczny (backflow – próg ustawiony, konfigurowalny),

• podejrzenie wycieku (leak),

• licznik zablokowany lub niewykorzystywany (próg dni ustawiony, konfigurowalny),

• manipulacja magnetyczna i mechaniczna (demontaż / oszustwo).

ArrowEVO jest zgodny z protokołem komunikacji danych wM‑Bus, uregulowanym w Europie normą EN 13757, co zapewnia interoperacyjność z różnymi systemami odczytowymi, także innych producentów.

Dane techniczne

Moduł i zasilanie

Zgodność i normy

Radio

Transmitowane dane

* Ustawienia fabryczne.

Warunki środowiskowe

Urządzenia i oprogramowanie do odczytu

Maddalena oferuje pełną gamę transmiterów radiowych do odczytu mobilnego (walk‑by/drive‑by) oraz stacjonarnego (AMR). Są one kompatybilne zarówno z wodomierzami Maddalena wyposażonymi w interfejs wM‑Bus, jak i z wodomierzami innych producentów zgodnych z normą EN 13757.

Główne urządzenia i oprogramowanie do odczytu mobilnego:

• USB radio transceiver (868 MHz) – przystosowany do odczytu urządzeń wM‑Bus oraz zmiany ustawień fabrycznych; dostępny również z anteną zdalną (zestaw samochodowy na życzenie), niska cena i łatwość użycia.

• UniCo – uniwersalny odbiornik radiowy wM‑Bus (868 MHz) z wbudowaną baterią ładowalną i interfejsem Bluetooth, współpracujący z aplikacjami na Windows i Android.

• Oprogramowanie Arrow Mobile – aplikacja do odczytu mobilnego na systemy Windows i Android, przygotowana do pracy z mobilnymi odbiornikami radiowymi Maddalena; wersja na Android umożliwia odczyt drive‑by oraz geolokalizację położenia wodomierzy.
