FLOWPULSE
PULSER INDUKCYJNY
FlowPulse – statyczny impulsator NPN do wodomierzy MVM, MVM PLUS C i WMAP EVO typu Woltmann. Przeznaczony do zdalnego odczytu zużycia wody oraz pracy w systemach wsadowych i automatyki.
Opis produktu

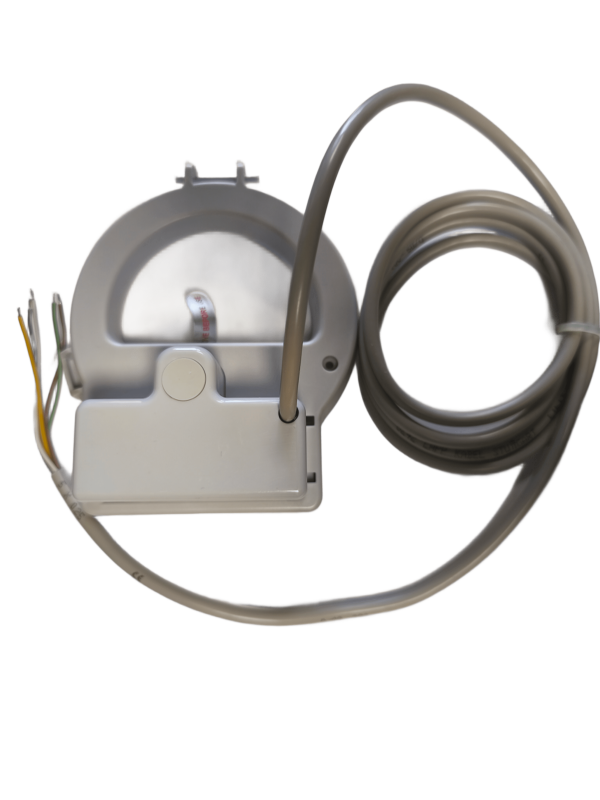

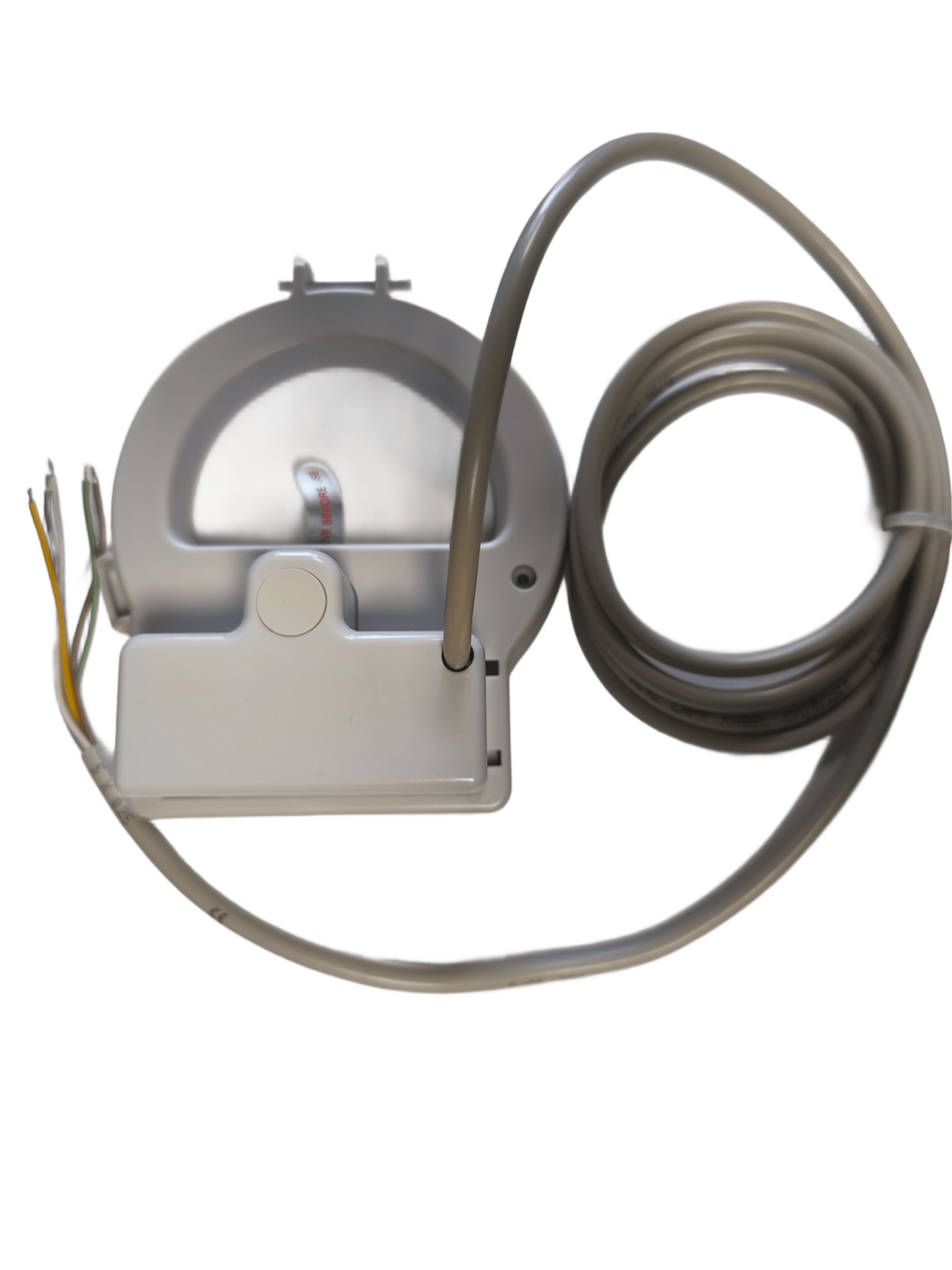

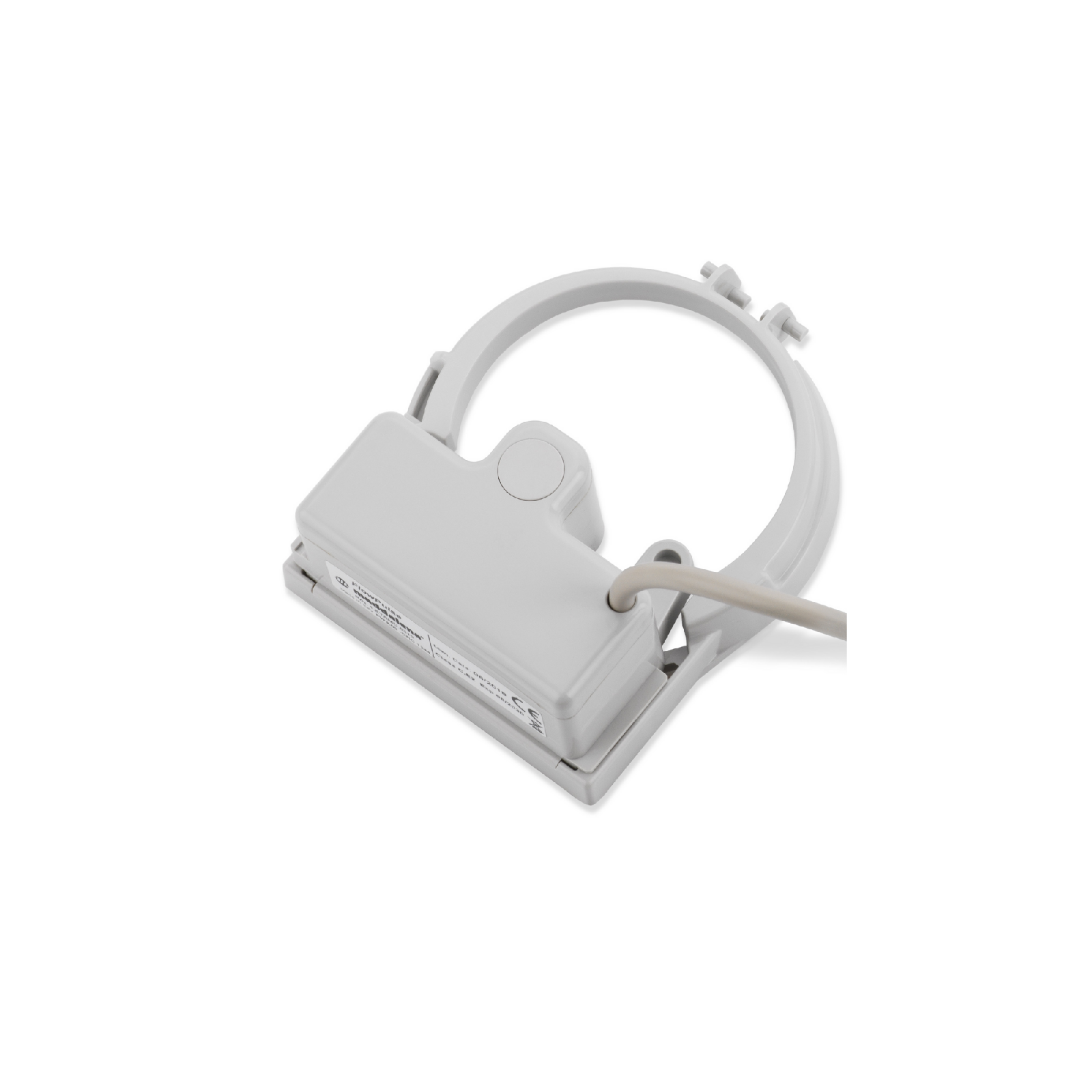

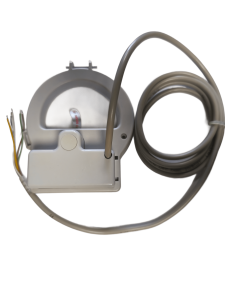

FlowPulse to mikroprocesorowy impulsator indukcyjny zaprojektowany do współpracy z wodomierzami Maddalena MVM, MVM PLUS C (przepływ objętościowy) oraz WMAP EVO typu Woltmann. Wyposażony jest w elektroniczny czujnik indukcyjny oraz 5‑żyłowy przewód sygnałowy. Urządzenie wykrywa kierunek przepływu, zdjęcie impulsatora z licznika oraz nie wpływa na dokładność i wydajność samego wodomierza. FlowPulse idealnie sprawdza się w systemach zdalnego odczytu, systemach wsadowych i innych aplikacjach wymagających zliczania impulsów z wodomierza.
Najważniejsze cechy
-
Elektroniczny czujnik indukcyjny.
-
Przewód 5‑żyłowy.
-
Wykrywanie zdjęcia impulsatora z wodomierza (sygnał „fraud”).
-
Wykrywanie kierunku przepływu (przepływ do przodu / powrotny).
-
Niewrażliwy na drgania mechaniczne.
-
Łatwy montaż i wymiana.
-
Przystosowany do modernizacji wodomierzy fabrycznie przygotowanych pod montaż impulsatora.
-
Brak wpływu na parametry pomiarowe wodomierza.
-
Przeznaczony do systemów zdalnego odczytu, systemów wsadowych i innych aplikacji automatyki.
Parametry ogólne
| Parametr | Wartość |
|---|---|
| Typ | Mikroprocesorowy impulsator indukcyjny |
| Zasilanie | Bateria litowa 3 V |
| Średnia żywotność baterii | 15 lat (w standardowych warunkach, wartość niegwarantowana) |
| Maksymalna częstotliwość | 10 Hz |
| Temperatura pracy | od -10 °C do +55 °C |
| Temperatura przechowywania | od -20 °C do +70 °C |
| Klasa środowiskowa | C |
| Klasa elektromagnetyczna | E2 |
| Stopień ochrony obudowy | IP68 |
| Zatwierdzenia | EC, europejska dyrektywa dot. kompatybilności elektromagnetycznej |
Średnia żywotność baterii a temperatura
| Zakres temperatur | Udział w średniej żywotności baterii |
|---|---|
| od -10 °C do 0 °C | 10% |
| od 0 °C do +30 °C | 80% |
| od +30 °C do +55 °C | 10% |
Wyjścia i parametry elektryczne
| Parametr | Wartość |
|---|---|
| Wyjścia cyfrowe (5 przewodów) | Impuls przepływu, kierunek, fraud (oszustwo), masa, licznik impulsów do przodu |
| Typ wyjścia | NPN, otwarty kolektor, 30 V DC, 50 mA DC |
| Czas trwania impulsu | 125 ms |
| Długość przewodu | 2 m |
Współczynnik impulsów dla poszczególnych wodomierzy:
Wodomierze MVM / MVM PLUS C
| Średnica DN | Współczynnik impulsów |
|---|---|
| DN 15 – DN 32 | 1 impuls / 1 litr |
| DN 40 | 1 impuls / 10 litrów |
Wodomierze WMAP EVO
| Średnica DN | Współczynnik impulsów |
|---|---|
| DN 50 – DN 100 | 1 impuls / 10 litrów |
| DN 125 – DN 200 | 1 impuls / 100 litrów |
Przewody i sygnały (połączenia)
| Kolor przewodu | Sygnał | Opis |
|---|---|---|
| Biały | Impulsy | Sygnał impulsowy przy przepływie do przodu i przy przepływie wstecznym |
| Żółty | Kierunek | Styk zamknięty = przepływ powrotny |
| Zielony | Fraud | Styk otwarty = sygnał oszustwa / manipulacji |
| Brązowy | Masa | Wspólny sygnał masy (ground) |
| Szary | Impulsy do przodu | Licznik impulsów dla przepływu w kierunku zasadniczym |
W przypadku przepływu wstecznego wodomierz wewnętrznie zlicza objętość przepływu. Po przywróceniu przepływu w kierunku do przodu impulsy nie są generowane, dopóki wartość przepływu wstecznego nie zostanie skompensowana (spadnie do zera).
