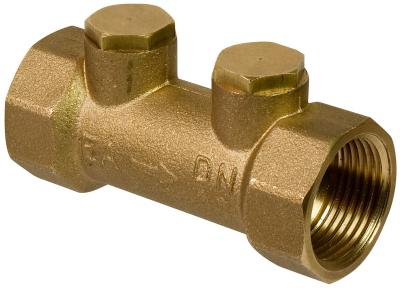

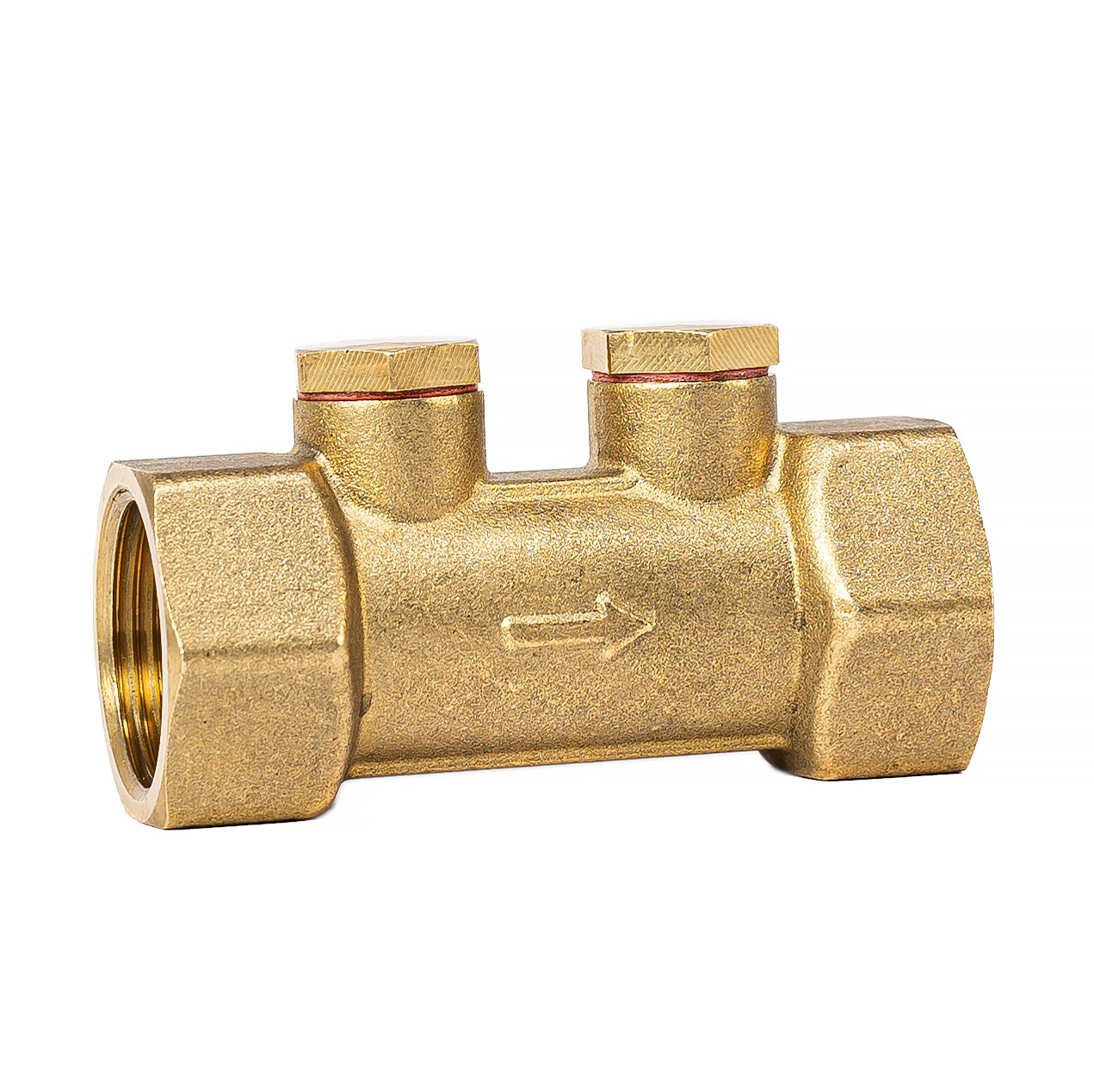

Zawór antyskażeniowy
Zawór antyskażeniowy DN25 jest do zabezpieczenia instalacji wodnych przed wtórnym skażeniem wody. Posiada trwale naniesiony znak „FIT”, co ułatwia jednoznaczną identyfikację produktu.
Parametry techniczne
-
Maksymalne ciśnienie robocze: 1,0 MPa
-
Temperatura pracy: 65°C
-
Maksymalna temperatura medium: 90°C / 1 h
-
Rodzina/typ: E/A
-
Gwinty przyłączeniowe: zgodne z PN-EN ISO 228-1:2005
-
Zastrzega się prawo do zmian materiałowych i konstrukcyjnych
Materiały
-
Korpus, korki: mosiądz CW617N
-
Grzybek, prowadnica grzybka: POM
-
Sprężyna grzybka: stal nierdzewna SS304
-
Uszczelnienie grzybka: EPDM
-
Uszczelnienie korków: fibra techniczna
-
Cechy identyfikacyjne: trwale naniesiony znak „FIT”
Wymiary i wykonania
Wszystkie wymiary w mm.
| DN | Rozmiar | Gwint | d | l | H1 | H2 | L |
|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | G 1/2" | 13 | 24,7 | 27 | 65 | 25 |
| DN20 | 3/4" | G 3/4" | 15 | 25,5 | 27 | 74,2 | 31 |
| DN25 | 1" | G 1" | 16 | 29,4 | 27 | 87,6 | 38 |
| DN32 | 5/4" | G 5/4" | 17 | 34,7 | 36 | 111,5 | 49 |
| DN40 | 6/4" | G 6/4" | 18 | 37,2 | 37,5 | 120,5 | 56 |
| DN50 | 2" | G 2" | 19 | 42,7 | 50,7 | 151 | 68 |
Objaśnienie skrótów wymiarów
-
d – średnica nominalna przelotu zaworu (światło wewnętrzne)
-
l – długość króćców gwintowanych (część przyłączeniowa)
-
H1 – wysokość korpusu zaworu (od osi przyłącza do górnej części korpusu)
-
H2 – całkowita wysokość zaworu (od dolnej krawędzi do najwyższego punktu)
-
L – całkowita długość zaworu (od gwintu do gwintu)
