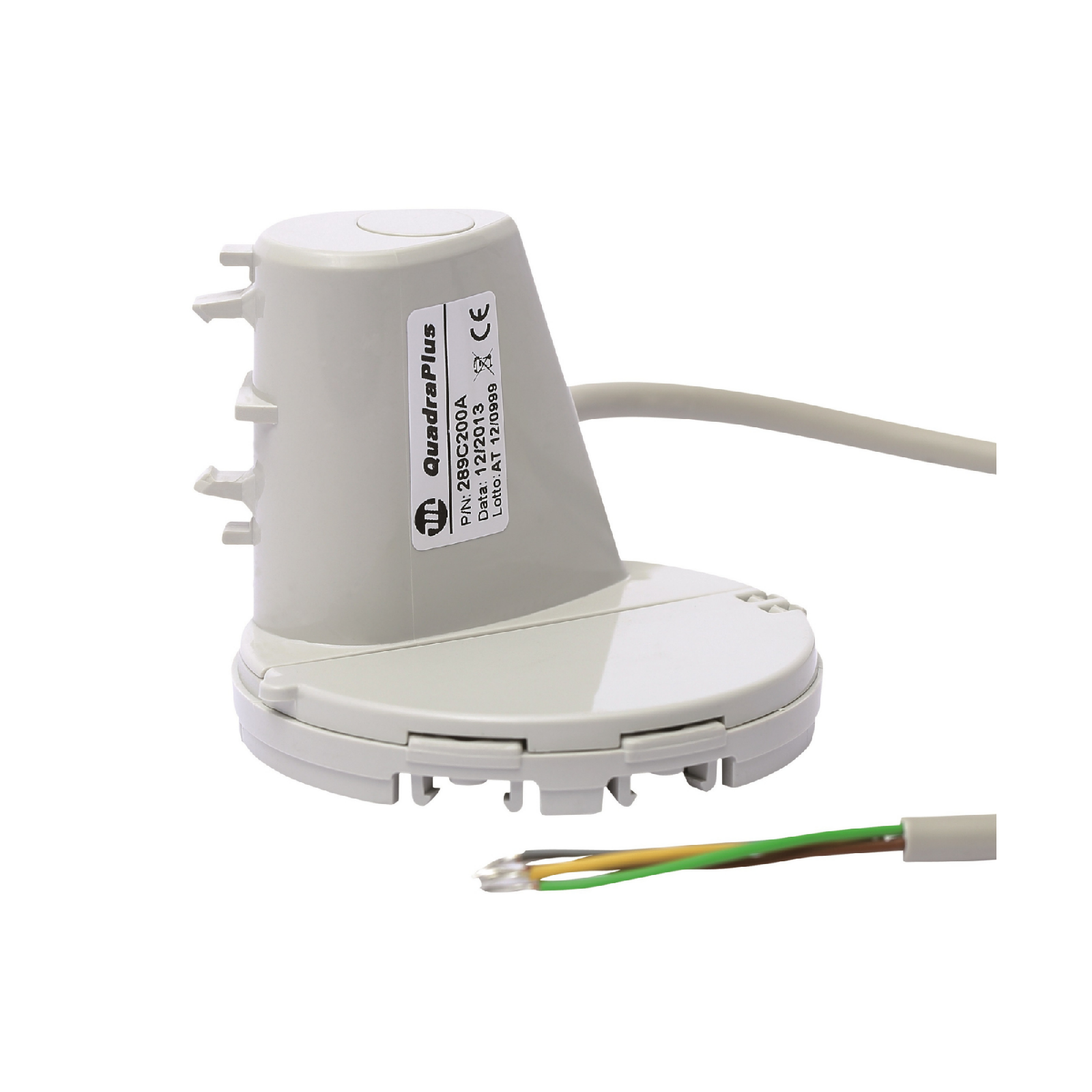

QUADRAPLUS TRP

PULSER









QuadraPlus TRP – statyczny impulsator do wodomierzy jednostrumieniowych CD/SJ ONE oraz wielostrumieniowych DS TRP. Przeznaczony do zdalnego odczytu zużycia wody oraz pracy w systemach wsadowych i automatyki.

Opis produktu

QuadraPlus TRP to mikroprocesorowy impulsator, w którym czujniki Halla współpracujące z mikroprocesorem umożliwiają wykrywanie prób oszustwa magnetycznego oraz zdjęcia czujnika z wodomierza. Generuje impulsy elektryczne proporcjonalne do objętości przepływającej wody oraz pozwala na rozpoznanie kierunku przepływu. Urządzenie jest odporne na drgania mechaniczne, nie wpływa na dokładność pomiaru wodomierza i idealnie nadaje się do systemów zdalnego odczytu oraz aplikacji przemysłowych.

Najważniejsze cechy

  • Czujniki Halla + mikroprocesor – wykrywanie oszustwa magnetycznego i demontażu impulsatora.

  • Impulsy proporcjonalne do objętości przepływu.

  • Wykrywanie kierunku przepływu (do przodu / powrotny).

  • Niewrażliwy na drgania mechaniczne.

  • Wykrywa zdjęcie z licznika i manipulację magnetyczną.

  • Współczynnik impulsów zależny od konfiguracji wodomierza (np. 1P=1L, 1P=10L itd.).

  • Przystosowany do montażu na wodomierzach fabrycznie przygotowanych pod impulsator.

  • Łatwy montaż i wymiana.

  • Brak wpływu na parametry metrologiczne wodomierza.

  • Przeznaczony do systemów zdalnego odczytu, systemów wsadowych itp.

Dane techniczne

Parametry ogólne

Parametr Wartość
Typ urządzenia Urządzenie mikroprocesorowe
Zasilanie Bateria litowa, żywotność 15 lat*
Maksymalna częstotliwość impulsów 6 Hz*
Certyfikaty EC, europejska dyrektywa dot. kompatybilności elektromagnetycznej
Temperatura pracy od -10 °C do +55 °C
Temperatura przechowywania od -20 °C do +70 °C
Stopień ochrony obudowy IP68
Długość przewodu 1,5 m
Typ wyjścia NPN, otwarty kolektor
Maksymalne napięcie 30 V DC
Maksymalny prąd 100 mA DC


* Wartości dla urządzeń produkowanych od 2021 r.

Czas trwania impulsu

Warunek przepływu Czas trwania impulsu
Natężenie przepływu > 4 impulsów/s 50% okresu sygnału*
Natężenie przepływu ≤ 4 impulsów/s 125 ms


* Dla urządzeń produkowanych od 2021 r.

Przewody i sygnały (wyjścia)

Kolor przewodu Sygnał Opis
Biały Pulses Sygnał impulsowy przy przepływie do przodu i przy przepływie wstecznym
Żółty Direction Styk zamknięty = przepływ powrotny
Zielony Fraud Styk otwarty = sygnał oszustwa / manipulacji
Brązowy Ground Wspólny sygnał masy
Szary Forward pulses counter Licznik impulsów dla przepływu w kierunku zasadniczym


Przy przepływie wstecznym wodomierz wewnętrznie zlicza objętość przepływu. Dopuszczalne jest maksymalnie 1000 impulsów wstecznych; po przywróceniu przepływu w kierunku do przodu impulsy nie są generowane, dopóki wartość przepływu wstecznego nie zostanie skompensowana (spadnie do zera).
