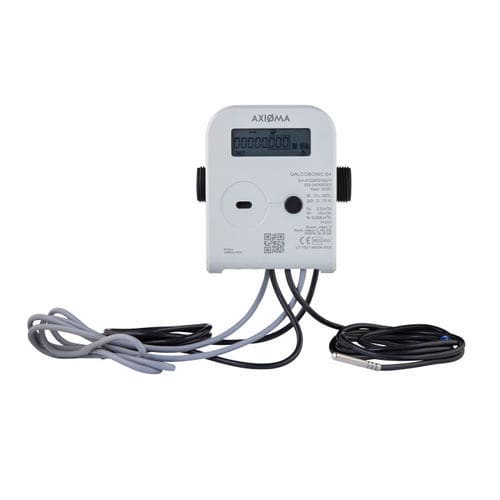

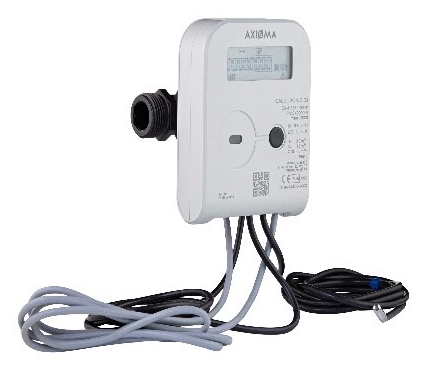

CIEPŁOMIERZ ULTRADŹWIĘKOWY AXIOMA E4 DN 25 3,5 m3/h
Ciepłomierz ultradźwiękowy najnowszej generacji E4
- Certyfikat MID klasy II zgodnie z EN1434, zgodny z RHI.
- Przyłącze kołnierzowe DN25 PN25.
- Czujniki temperatury 3,0 m + kieszenie bsp 1/2".
- Przepływ nominalny qp 3,5 m3/godz.
- Długość 260 mm.
- Stopień ochrony IP65.
- Temperatura pracy 130
- M-Bus, Wireless M-Bus 868 MHz, LoRa EU 868 wejście/wyjście impulsowe w standardzie.
- Standardowe zasilanie 2 x bateria 3,6 V (opcjonalnie zasilanie sieciowe).
- PS/PN 16
- Montaż POWRÓT lub ZASILANIE
Ciepłomierz ultradźwiękowy QALCOSONIC E4 przeznaczony jest do pomiaru zużycia energii cieplnej i chłodniczej, gdzie dane są zapisywane w dwóch oddzielnych rejestrach.
Do zalet ciepłomierzy ultradźwiękowych należy zaliczyć możliwość montażu ich w dowolnej pozycji; w przypadku liczników mechanicznych instalacja w pionie może obniżyć dokładność pomiarów.Technologia ultradźwiękowa zapewnia najwyższą dokładność pomiaru zużycia ciepła, a brak części ruchomych powoduje, że ciepłomierz ultradźwiękowy zużywa się znacznie wolniej.
Licznik ultradźwiękowy jest dokładniejszy od mechanicznego, a poza tym nie posiada żadnych ruchomych części, które mogłyby ulec uszkodzeniu pod wpływem zanieczyszczeń w instalacji.
• Statyczny pomiar cieczy za pomocą technologii ultradźwiękowej
• Wysoka dokładność
• Do użytku prywatnego i komercyjnego
• Ogrzewanie i chłodzenie
(np:domy mieszkalne, firmy i organizacje, zakłady ciepłownicze itp.).
LoRa to technologia komunikacji bezprzewodowej, podobnie jak bardziej popularne standardy typu Wi-Fi, Bluetooth, LTE i ZigBee. Żaden z nich nie jest w stanie samodzielnie spełnić potrzeb wszystkich użytkowników i w wielu przypadkach wybór konkretnego standardu wymaga kompromisu. LoRa wypełnia lukę pomiędzy nimi jako tania, energooszczędna metoda przesyłania danych na duże odległości, przeznaczona do urządzeń zasilanych bateryjnie lub energią odnawialną.
Jej kluczową zaletą jest możliwość uzyskania dużego zasięgu transmisji i odporność na interferencje.
LoRaWAN natomiast to protokół MAC (Medium Access Control – protokół sterowania dostępem do łącza).W Europie LoRaWAN działa na częstotliwości 868 MHz
M-Bus to technologia,która umożliwia zdalny odczyt danych z liczników mierzących zużycie mediów włącznie z aktualnymi parametrami, bez potrzeby wchodzenia do pomieszczeń, w których są zamontowane.
Dane z ciepłomierzy i dołączonych do nich wodomierzy, bądź bezpośrednio z wodomierzy przesyłane są do centrali, która może być odczytywana przez internet lub bezpośrednio za pomocą przenośnego lub stacjonarnego komputera. Można również użyć centrali z modemem GPRS, wówczas dane mogą być wysyłane na serwer ftp lub bezpośrednio na adres e-mail osoby zajmującej się rozliczeniami w postaci plików .csv. Nie jest wówczas potrzebne oprogramowanie dedykowane do odczytów w sieci M-Bus. Użytkownik systemu jest jego właścicielem i nie ponosi w związku z tym żadnych dodatkowych kosztów zewnętrznych. Rozwiązanie bardzo ekonomiczne, efektywne energetycznie (magistrala nie jest zasilana z baterii urządzeń M-Bus), łatwe w montażu i niezawodne.
Dwie głowice ultradźwiękowe wysyłają w tym samym czasie sygnały biegnące w przeciwnych kierunkach, z których jeden podąża zgodnie z kierunkiem przepływu wody, a drugi w kierunku przeciwnym. Różnica czasu mierzona pomiędzy tymi sygnałami zostaje przeliczona na prędkość przepływu i tym samym na objętość.
ZALETY:
Elastyczne konfiguracje liczników. Użytkownicy mogą ustawić parametry pomiaru:
- wybrać wymagane jednostki miary;
- ustawić miejsce instalacji (zwrot lub dostawa);
- skonfigurować wejścia i wyjścia impulsowe;
- sterujące moduły obliczeniowe.
Energia ogrzewania i chłodzenia jest gromadzona w różnych rejestrach.
Możliwość raportów rocznych lub miesięcznych oraz rejestracji maksymalnych i średnich miesięcznych wartości parametrów
Blok elektroniczny można zamontować oddzielnie od części mierzącej przepływ
Czujnik przepływu można zamontować w dowolnej pozycji
Moduły komunikacyjne: MBus, W-MBus 868 MHz (tylko na płycie), ModBus, LoRa, BACnet
Certyfikaty:
- MID
- EN1434
- 2014/32/EU
- LoRaWAN
CECHY SZCZEGÓLNE:
• Klasa dokładności 3
• Przepływ nominalny3,5 m3/h
• Zakres dynamiczny do Qp / Qi = R 100/250
• Nie są wymagane proste odcinki dla DN15 - DN50
• Brak pomiaru powietrza
• Klasa otoczenia B
• Klasa ochrony IP 65/67/68
• Ciśnienie nominalne PN16 / 25 bar
• Ciśnienie P25 / 63
• Pomiar temperatury Pt500, 0 ° C… 180 ° C
• Temperatura cieczy transportowej: 5 ° C… 130 ° C
• Archiwum pomiarowe
• Żywotność baterii 15 + 1 lat
• Opcje zasilania: bateria / zewnętrzne
• Opcjonalne moduły komunikacyjne
• Montaż w dowolnej pozycji montażowej
• RF i WMbus na pokładzie (na żądanie)
• Funkcje taryfowe
